Người ta đã làm bảng chữ chạy nhiều màu sắc bằng cách nào

1.Chuẩn bị
1.Một số module Led được chế tạo sẵn
1.1 Mặt trước của một ma trận LED

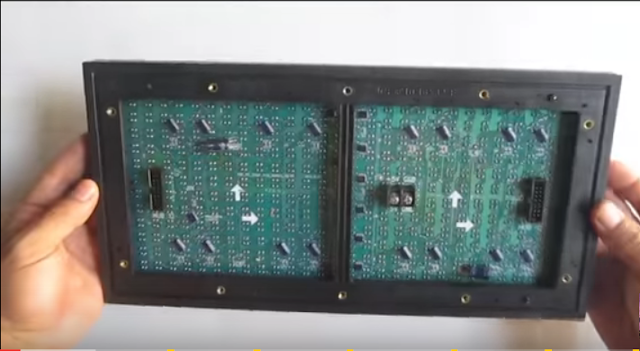

1.2 Mặt sau của ma trận LED

Mặt sau sẽ được phủ keo để chống thấm nước khi lắp đặt ngoài trời đảm bảo an toàn chống cháy nổ do chập điện.
Số lượng tùy độ dài bảng mà bạn cần thiết kế

1.3 Bộ nguồn cung cấp cho các ma trận LED

Nguồn loại 5VDC 20A
1.4 Mạch điều khiển các ma trận LED phù hợp với loại ma trận LED mà bạn đã mua

1.5 Một số cable các loại

1.6  Các thanh nhôm làm khung bảng LED

1.7 Một số đầu kết nối các thanh nhôm vuông góc lại với nhau thành một cái khung chứa các ma trận LED

1.8 Silicon để làm keo bôi vào các khe hở của khung chứa các bộ phận của bảng chữ chạy chống thấm nước đảm bảo an toàn chống cháy nổ cho toàn bộ khung chữ chạy của bạn

II.Tiến hành lắp giáp các thanh nhôm vào nhau tạo thành một cái khung đủ để lắp các ma trận LED(module)

Ghép nối tiếp các ma trận LED lại với nhau bằng silicon và các thanh đai nối+giữ bằng ốc vít

Lắp khối các module LED vào khung đã lắp giáp ở bước trên

Sau khi đã lắp các module ma trận LED vào khung bằng các loại đai giữ và ốc vít chuyển sang bước đấu nối nguồn và đấu nối các cable dùng cho mục đích điều khiển hiển thị cho các ma trận LED

-Các cable điều khiển hiển thị sẽ được cắm vào các connector trên các module ma trận LED theo kiểu module ma trận LED này nối tiếp với module ma trận LED liền kề.Riêng module ma trận LED đầu tiên sẽ kết nối với bộ điều khiển ma trận LED như hình dưới đây

-Đấu nguồn cho tất cả các module ma trận LED theo kiểu song song và đấu vào đầu ra điện áp nguồn DC 5V 25A đã chuẩn bị từ trước.

đấu dây tín hiệu và dây nguồn cho bộ điều khiển ma trận LED nữa

và cả dây nguồn AC 220V cho bộ nguồn nữa

Thử nghiệm cắm điện 220V cho toàn bộ bảng chữ nhưng chưa nạp dữ liệu gì ma trận LED chỉ hiển thị các sóng màu vàng

Đến đây chuyển sang bước nạp chữ cho bảng chữ + hiệu ứng

Cụ thể chạy phần mềm nạp chữ+ hiệu ứng thế nào xem trong video của bạn này cực chuẩn dưới đây nhé
